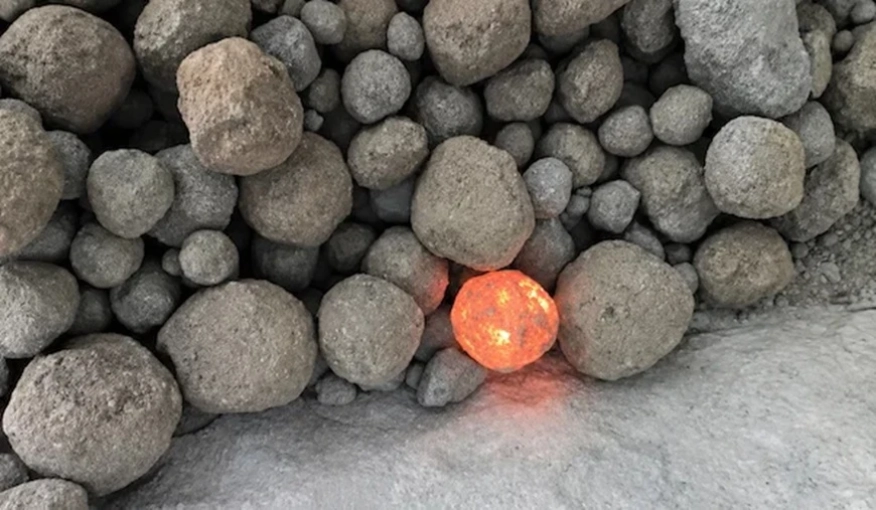

Температура над 2400°C за много кратко време

Обичайното производство на клинкер нагрява варовик и други суровини до около 1400°C в ротационна пещ, най-често с изкопаемо гориво. Новият подход използва плазма — йонизиран газ с температура над 2400°C — която обработва материала почти мигновено. Според екипа времето за реакция е близо сто пъти по-кратко.

При лабораторната система изследователите отчитат приблизително 80% топлинна ефективност срещу типични 30–40% при конвенционалните процеси. Това сравнение е между опитна конфигурация и общи промишлени стойности; не е доказателство, че бъдеща фабрика автоматично ще постигне същия резултат при непрекъсната работа.

Полученият клинкер е използван за цимент с работоспособност и дълготрайност, съпоставими с традиционния материал. Екипът описва и множество наноскопични дефекти в частиците, които ускоряват разтварянето при смесване с вода и могат да подпомогнат ранното свързване и якост.

Отпадъчният цимент може да стане суровина

Особено интересна за ремонтите е възможността процесът да приема отпадъци, съдържащи цимент. При разрушаване или реконструкция бетонът обикновено се раздробява и използва като агрегат с по-ниска добавена стойност. Плазменото нагряване предлага път част от свързващия материал да бъде върната към производство на нов клинкер.

Това не означава, че всяка смесена строителна фракция може директно да влезе в пещта. Необходими са отделяне от гипс, дърво, пластмаси и метали, контрол на химичния състав и стабилно подаване. Екипът планира изпитвания с по-разнообразни отпадъчни потоци и по-голям мащаб.

Ако електроенергията идва от възобновяеми източници, емисиите от нагряването могат да бъдат силно намалени. Остава другият голям източник — въглеродният диоксид, отделян при разлагането на варовика. Рециклирането на вече произведен цимент може да ограничи нуждата от нов варовик, но пълният климатичен ефект трябва да бъде изчислен чрез жизнен цикъл.

Обещаваща технология, а не готов продукт

Циментовата индустрия отделя над 1 млрд. тона CO₂ годишно и е свързана с около 8% от глобалните емисии, посочва ACS. Затова дори частично намаление на горивото и първичната суровина има значителна стойност. Но лабораторният успех трябва да премине през непрекъснат реактор, износоустойчиви материали, контрол на праха и сертификация на продукта.

За строителните фирми няма непосредствена промяна в избора на цимент. Новината е важна като технологична посока: отпадъкът от ремонт може да се превърне в по-ценна суровина, ако бъде отделен чисто още на обекта. Това е аргумент за селективно разрушаване и проследими потоци, независимо кога плазмената технология ще достигне пазара.

При мащабиране ще бъде решаваща и електрическата мощност на площадката. Плазменият реактор може да е топлинно ефективен, но ако работи с въглеродно интензивен ток или изисква скъпи пикови мощности, общият ефект се променя. Индустриалното изпитване трябва да публикува разход на киловатчас за тон клинкер, емисии от подготовката на отпадъка, живот на електродите и дял на годния продукт. След това новият цимент трябва да премине през стандартни изпитвания за якост, свиване, устойчивост на сулфати и дълготрайност. Само така лабораторната скорост може да бъде преведена в надежден строителен материал.

Регулаторният път вероятно ще започне с ограничен процент в смесен цимент, а не с пълна замяна. Производителят ще трябва да доказва постоянство между партидите и да проследява произхода на отпадъчната суровина, особено когато идва от различни обекти.
